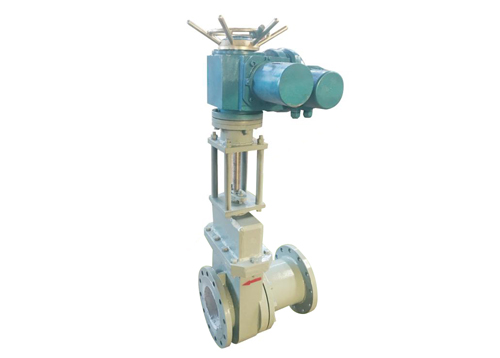

电动增韧陶瓷楔式闸阀
KTPZ41Tc 增韧陶瓷楔式闸阀
一、概述
本阀门适合于钢厂冲渣水、电厂、氧化铝、洗煤厂等固液两相混合物的管道用阀。它是由一个主阀体和一个副阀体构成，采用楔式的密封原理。楔式闸板在执行机构的作用下沿阀腔做上下运动，达到开启和关闭。阀体内腔与介质接触部位堆焊耐磨层。阀座密封面采用耐磨不锈钢，闸板上安装有相对增韧陶瓷环。密封面通过镜面磨削达到有效密封。执行器带动闸板上下运动，当阀门打开后闸板藏于体腔内，免于被介质冲刷。阀体独特的流线结构设计，不存在堵灰死角。
二、性能特点
a）结构紧凑、占用空间小，耐磨、耐高温、抗擦伤。
b）密封面采用耐磨陶瓷，使用寿命是普通阀门的6倍以上。
c）可实现双向密封。
d）耐高温可达425℃，流阻小，开启力小。
e）流线型设计，不堵灰，更适合固液两相混合物场合。
三、性能规范
型号 | 公称压力（MPa） | 试验压力（MPa） | 工作温度 | 适用介质 | |
密封试验 | 壳体试验 | ||||
KTPZ41Tc | 1.0 | 1.1 | 1.5 | -29~350℃ | 钢厂冲渣水、电厂、氧化铝、洗煤厂等固液两相混合物 |
1.6 | 1.76 | 2.4 | |||
2.5 | 2.75 | 3.75 | |||
四、主要零部件材质
阀体 | 闸板 | 阀杆 | 阀帽 | 密封面 | 支杆 | 阀杆螺母 |
WCB | WCB | 20Cr13 | Q235B | 增韧陶瓷 | 45 | ZQAl9-4 |
五、外形图及安装尺寸
KTPZ941Tc 电动增韧陶瓷楔式闸阀
PN1.0/PN1.6/ PN2.5 (MPa)
DN | L | K | n-φ | A | H | 电动装置 | ||||
1.0 | 1.6 | 2.5 | 1.0（MPa） | 1.6（MPa） | 2.5（MPa） | |||||
50 | 250 | 125 | 125 | 125 | 4-φ18 | 4-φ18 | 4-φ18 | 590 | 800 | DZW10 |
65 | 270 | 145 | 145 | 145 | 4-φ18 | 4-φ18 | 8-φ18 | 590 | 850 | DZW10 |
80 | 280 | 160 | 160 | 160 | 8-φ18 | 8-φ18 | 8-φ18 | 590 | 890 | DZW15 |
100 | 300 | 180 | 180 | 190 | 8-φ18 | 8-φ18 | 8-φ22 | 590 | 910 | DZW15 |
125 | 325 | 210 | 210 | 220 | 8-φ18 | 8-φ18 | 8-φ26 | 590 | 960 | DZW20 |
150 | 350 | 240 | 240 | 250 | 8-φ22 | 8-φ22 | 8-φ26 | 590 | 1020 | DZW20 |
200 | 400 | 295 | 295 | 310 | 8-φ22 | 12-φ22 | 12-φ26 | 590 | 1160 | DZW30 |
250 | 450 | 350 | 355 | 370 | 12-φ22 | 12-φ26 | 12-φ30 | 590 | 1290 | DZW30 |
300 | 500 | 400 | 410 | 430 | 12-φ22 | 12-φ26 | 16-φ30 | 810 | 1550 | DZW45 |
350 | 550 | 460 | 470 | 490 | 16-φ26 | 16-φ26 | 16-φ33 | 810 | 1670 | DZW45 |
400 | 600 | 515 | 525 | 550 | 16-φ26 | 16-φ30 | 16-φ36 | 810 | 1800 | DZW60 |
450 | 650 | 565 | 585 | 600 | 20-φ26 | 20-φ30 | 20-φ36 | 810 | 1940 | DZW60 |
500 | 700 | 620 | 650 | 660 | 20-φ26 | 20-φ33 | 20-φ36 | 830 | 2190 | DZW90 |
600 | 800 | 725 | 770 | 770 | 20-φ30 | 20-φ36 | 20-φ39 | 830 | 2510 | DZW120 |
700 | 900 | 810 | 840 | 875 | 24-φ30 | 24-φ36 | 20-φ42 | 830 | 2860 | DZW120 |
