气动增韧陶瓷平行式闸阀（卸灰专用）

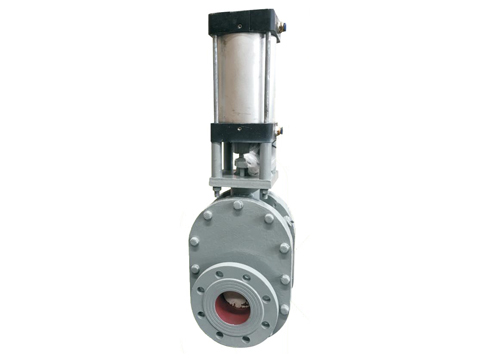

KTDZ644Tc 气动增韧陶瓷平行式闸阀
一、概述
本阀门为我公司近年开发出针对钢厂、电厂卸料输灰除尘系统而设计的，它可任意位置安装。它是由气缸通过连接件带动双闸板沿阀腔作升降开启运动。双闸板在弹簧压力作用下达到密封。气动装置可配有配套的控制系统，可与控制电脑连接做到自动控制。当阀门打开后闸板藏于体腔内，免于被介质冲刷。在阀门密封面装有增韧陶瓷环，密封面通过磨床镜面磨削达到有效密封。
二、性能特点
a）密封面为高性能工程增韧陶瓷材料、耐磨损，寿命长。
b）平行式双闸板结构，双向无间隙密封，密封可靠、并且不受介质流向限制看，用于水平管道竖直安装位置用阀。
c）启闭时，闸板滑动和旋转运动同时进行，无卡阻。
d）闸板的棱缘为刀刃形，可顺利切开干灰介质，不堵灰。
e）结构紧凑，体积小，重量轻，易更换安装。
三、性能规范
型号 | 公称压力（MPa） | 试验压力（MPa） | 工作温度 | 适用介质 | |
密封试验 | 壳体试验 | ||||
KTDZ644Tc | 0.6 | 0.66 | 0.9 | -29~300℃ | 气固混合介质：如干煤灰、煤粉、水泥粉、矿石粉等 |
1.0 | 1.1 | 1.5 | |||
四、主要零部件材质
阀体 | 闸板 | 阀杆 | 密封面 | 支杆 | 弹簧 |
Q235B | Q235B | 20Cr13 | 增韧陶瓷 | 45 | 优质铬钒钢 |
五、外形图及安装尺寸
KTD644Tc 气动增韧陶瓷平行式闸阀
PN0.6/PN1.0/PN1.6(MPa)
DN | L | K | n-Md（φ） | A | H | 气动装置 | ||
0.6 | 1.0 | 0.6（MPa） | 1.0（MPa） | |||||
50 | 250 | 110 | 125 | 4-M12(φ14) | 4-M16(φ18) | 140 | 510 | QG125 |
65 | 250 | 130 | 145 | 4-M12(φ14) | 4-M16(φ18) | 140 | 540 | QG125 |
80 | 250 | 150 | 160 | 4-M16(φ18) | 8-M16(φ18) | 140 | 600 | QG125 |
100 | 280 | 170 | 180 | 4-M16(φ18) | 8-M16(φ18) | 180 | 665 | QG160 |
125 | 280 | 200 | 210 | 8-M16(φ18) | 8-M16(φ18) | 180 | 785 | QG160 |
150 | 280 | 225 | 240 | 8-M16(φ18) | 8-M20(φ22) | 180 | 840 | QG160 |
200 | 340 | 280 | 295 | 8-M16(φ18) | 8-M20(φ22) | 270 | 985 | QG250 |
250 | 400 | 335 | 350 | 12-M16(φ18) | 12-M20(φ22) | 270 | 1130 | QG250 |
300 | 430 | 395 | 400 | 12-M20(φ22) | 12-M20(φ22) | 270 | 1280 | QG250 |
